名稱

規格

形式

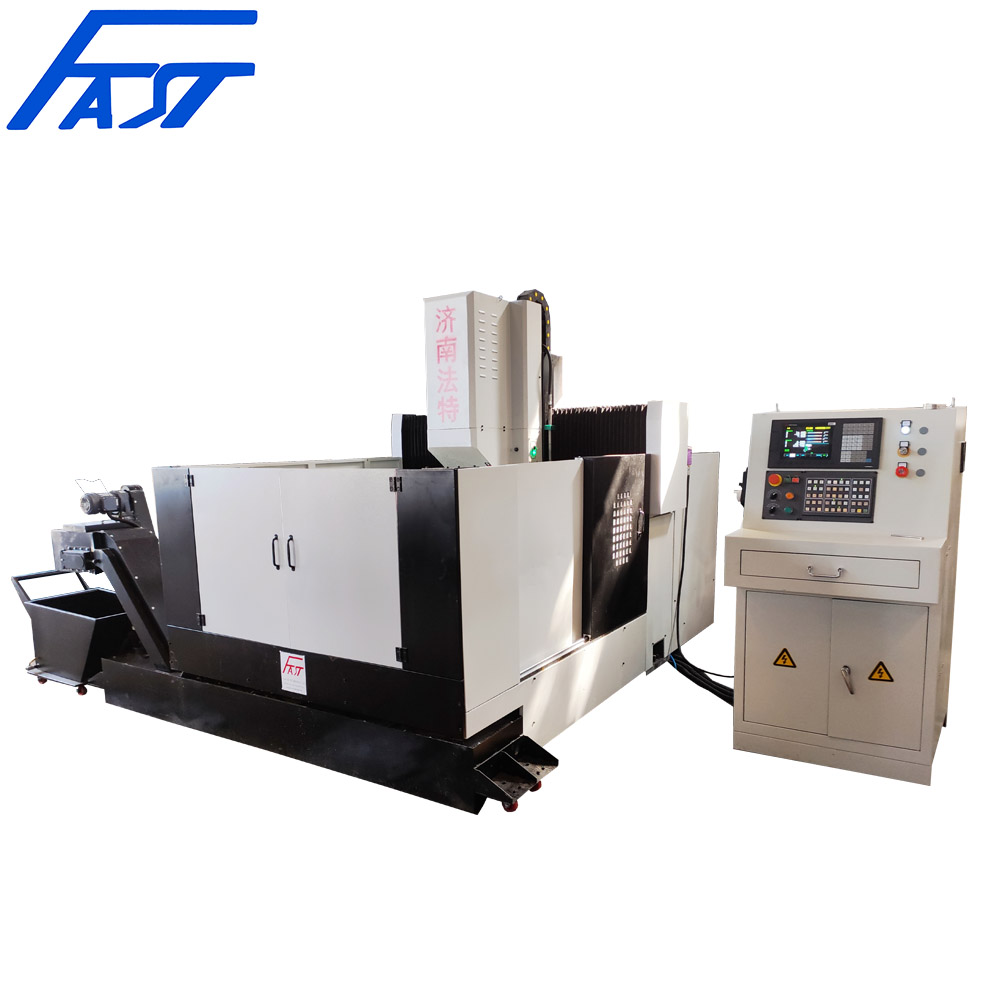

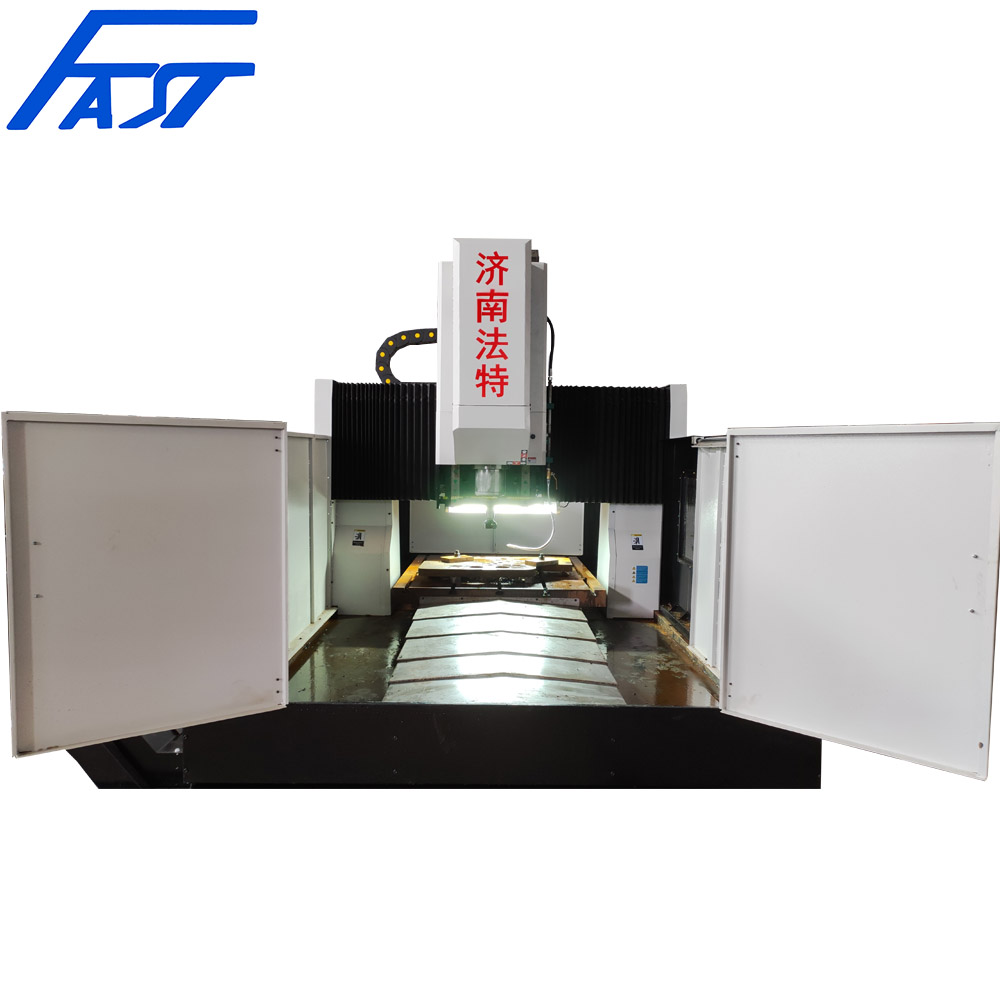

龍門式

臺面尺寸(L*W)

1300*1100mm

工件尺寸 (L*W)

1000*1000mm

主軸底部至工作臺面距離

230~630mm

加工能力

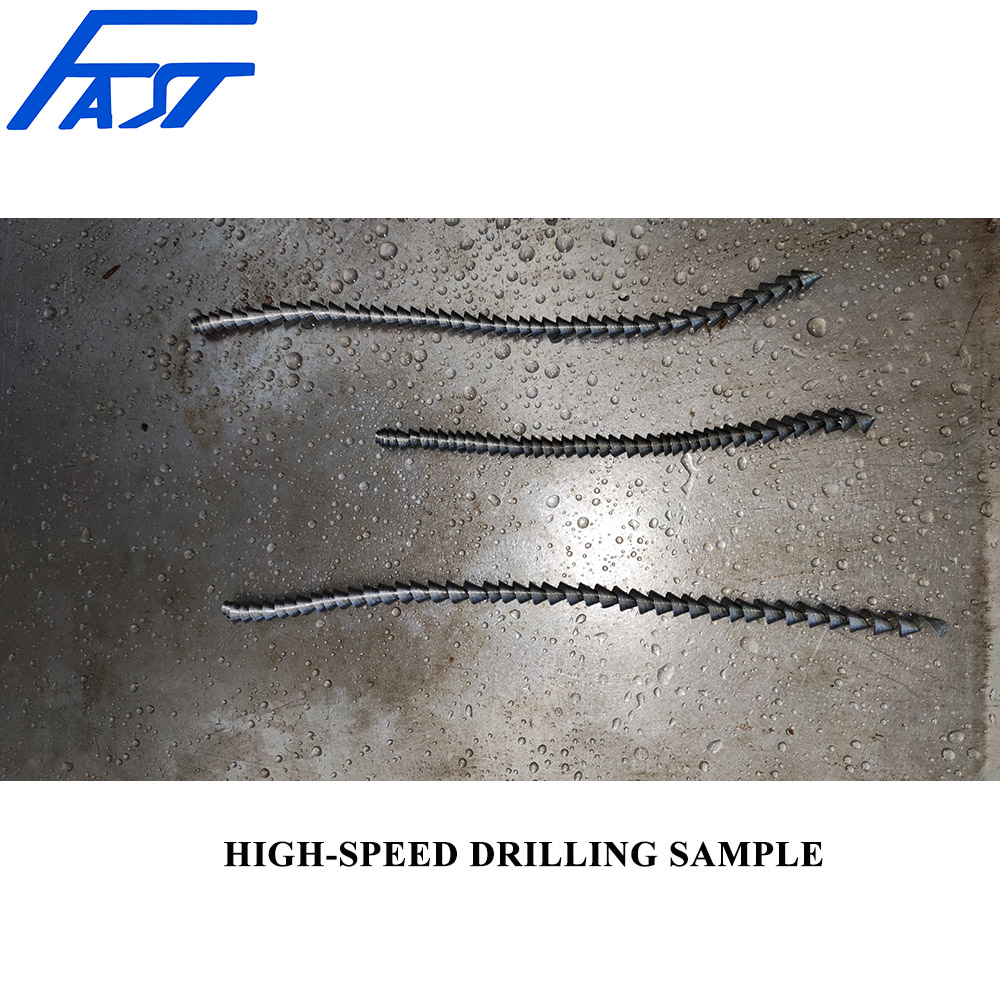

鉆孔深度

250mm

鉆孔直徑

60mm

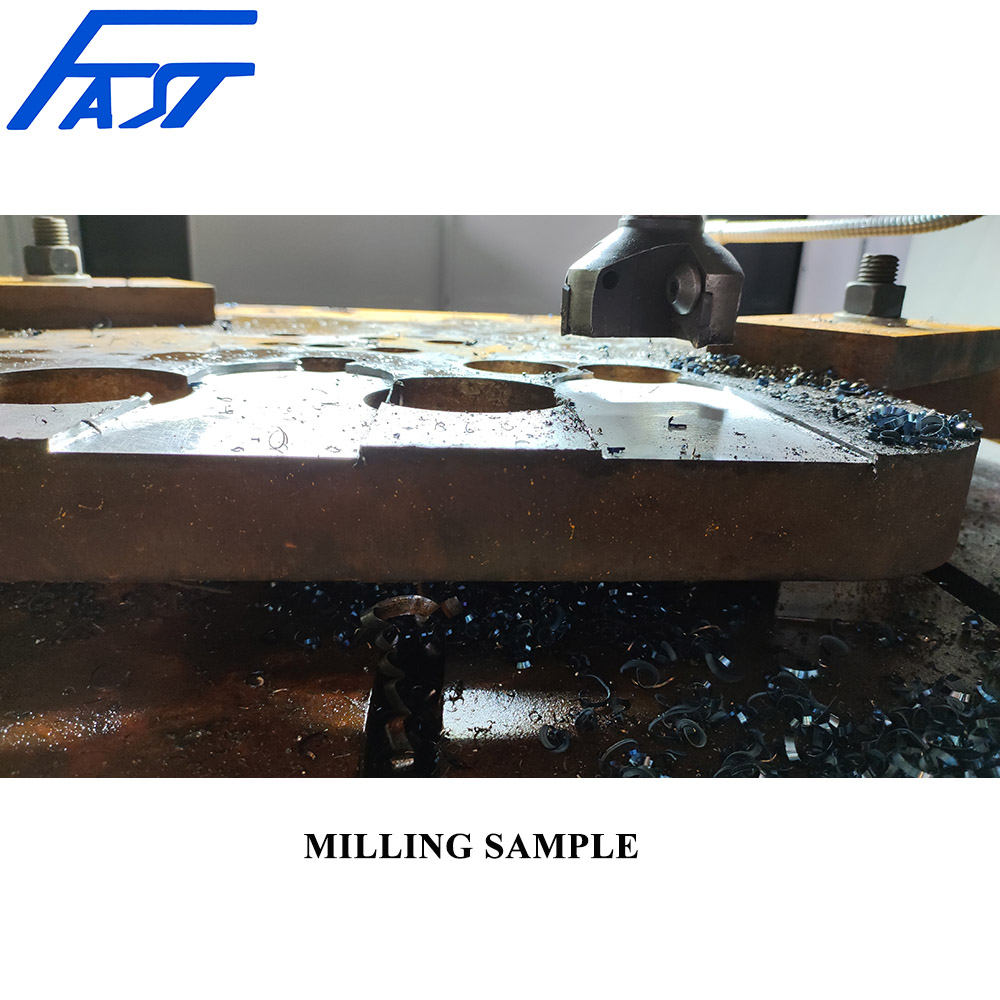

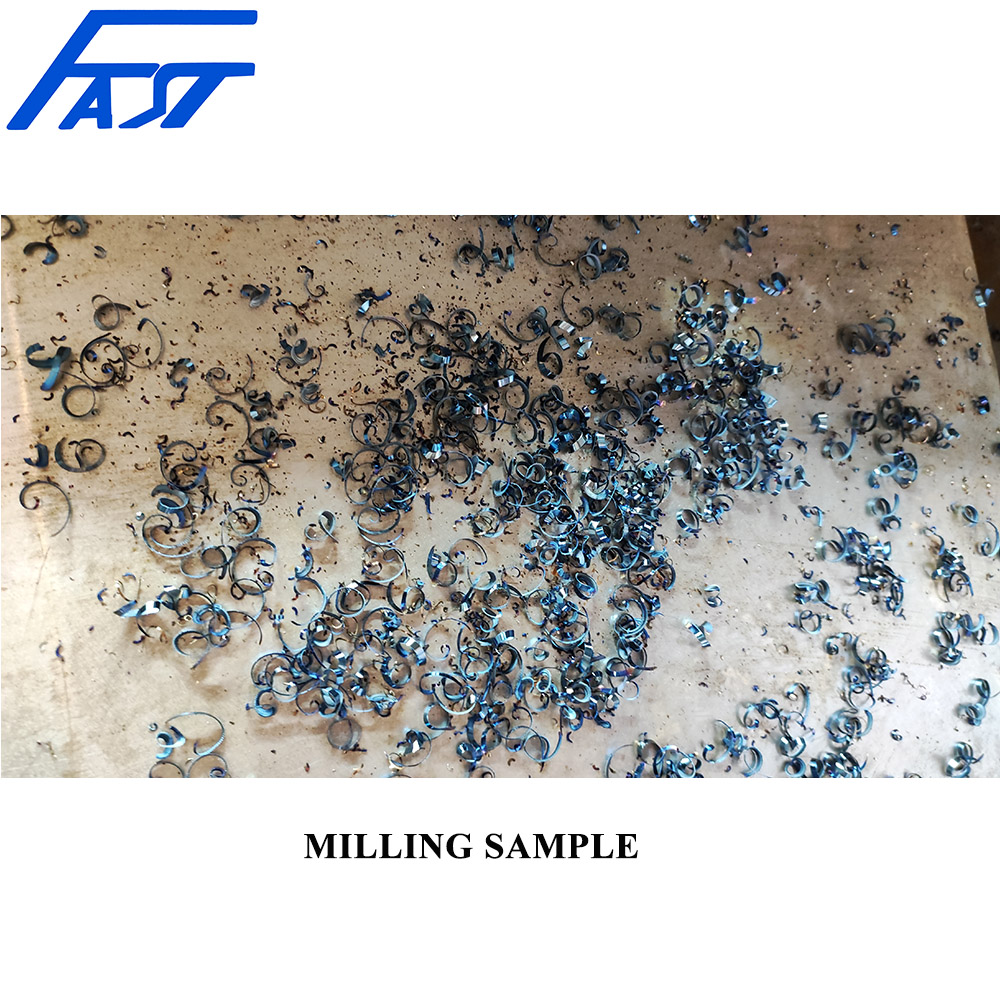

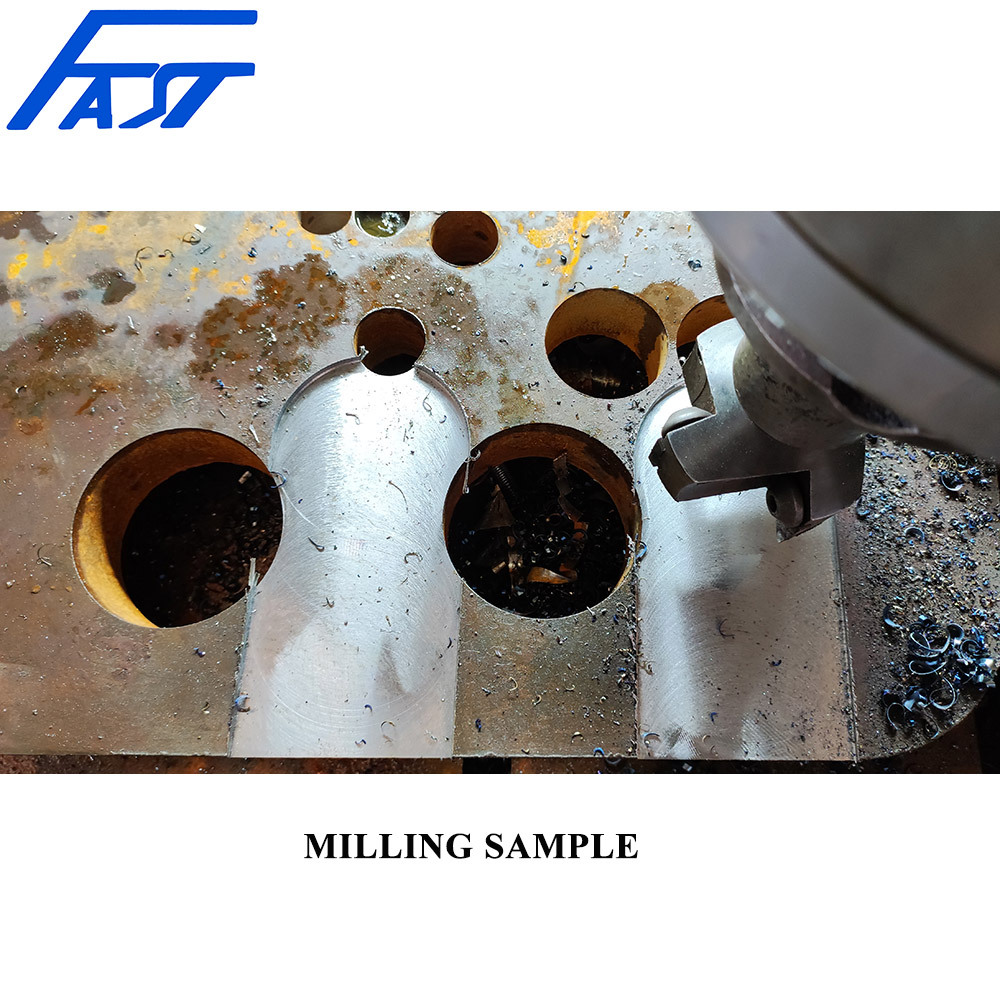

銑削直徑

銑刀頭直徑 100mm

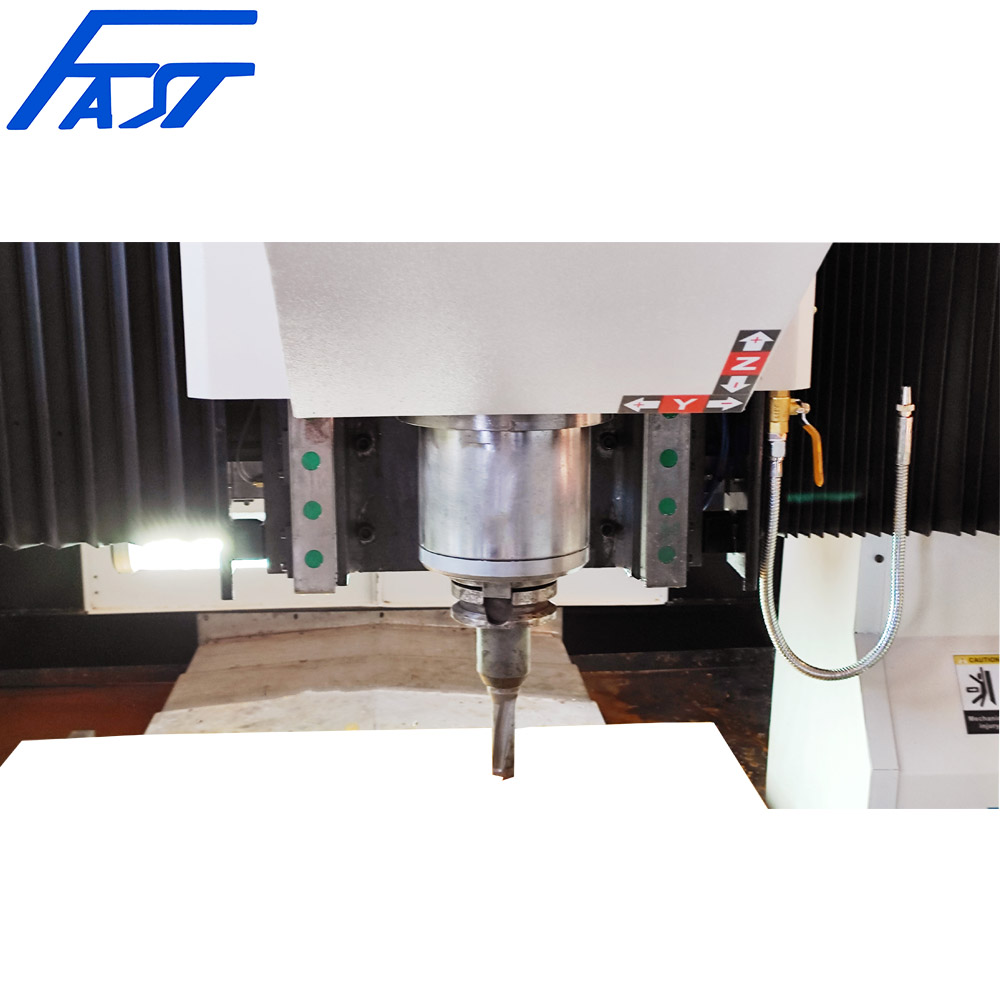

鉆孔動力頭

動力頭類型

BT50伺服控制動力頭

數量

1

夾具類型

蝶形彈簧拉桿裝置（氣壓工具）

主軸技術數據

主軸功率

15kW

主軸轉速

30~3000r/min

主軸連接模具型式

BT50

縱向運動X軸

行程

1000mm

X軸速度

0~8000mm/min

X軸伺服電機功率

2.3kW

Y軸橫向移動

行程

1000mm

Y軸速度

0~8000mm/min

Y軸伺服電機功率

2.3kW

Z軸垂直行程

行程

400mm

Z軸進給速度

0~5000mm./min

Z軸伺服電機功率

2.3kW (帶剎車)

數控軸數

4 Axes

機器精度

定位精度

<0.05mm

重新定位精度

≤0.04mm

主軸至工作臺垂直度

≤0.03mm

主軸底部和側主軸的運行

≤0.02 mm

氣動系統壓力

0.6MPa

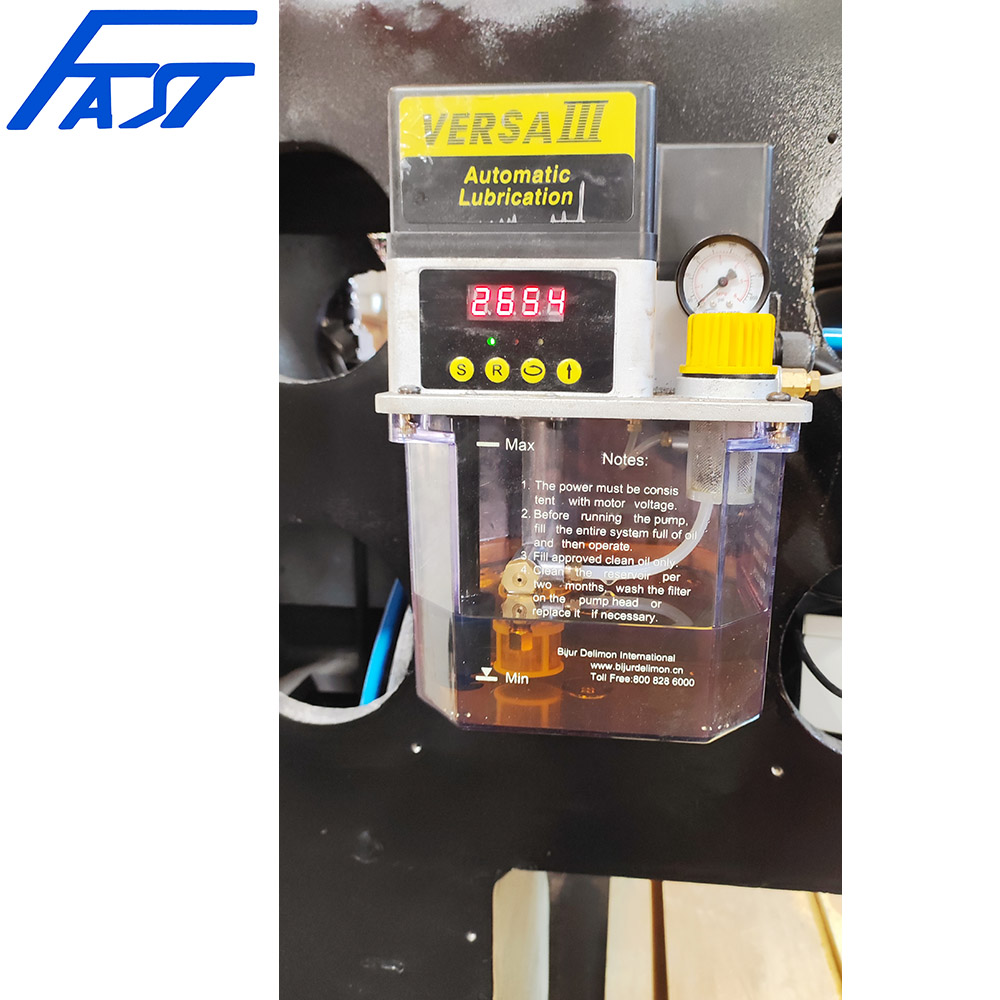

潤滑系統壓力

1.0MPa

冷卻系統和過濾系統

功率

5kW

流量

50L/min

精度

20μm

內冷系統壓力

5.0MPa

冷卻系統壓力

0.2MPa

外形尺寸（長*寬*高）

3200*2000*2600 mm

總功率

約.30kW

凈重

約. 5T
